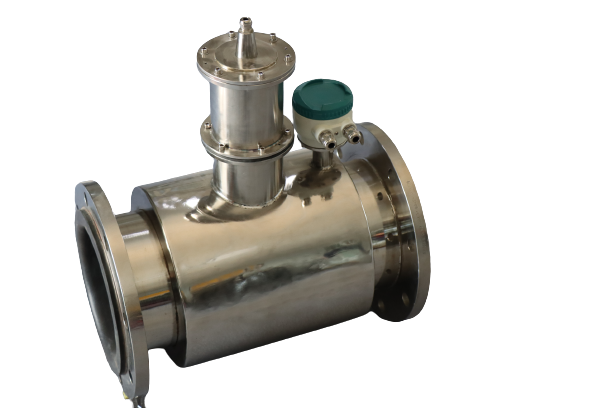

在管道不滿流工況下，非滿管電磁流量計的選型需圍繞抗氣液干擾能力與精度保障展開，需從技術原理適配性、抗干擾設計、安裝條件優化三大維度構建選型框架，避免因氣液混合、流態不穩定導致測量誤差超標。
一、技術原理適配性：流速-面積法的核心優勢
非滿管電磁流量計基于法拉第電磁感應定律，通過測量流速與實時液位高度計算流量，其技術原理天然適配非滿管工況：
流速測量：采用低頻矩形波勵磁技術，在流體切割磁感線時產生感應電動勢，電動勢與流速成正比。該技術可抑制流體中固體顆?；驓馀莓a(chǎn)生的微分干擾，例如在含砂污水工況中，低頻勵磁（如1/8工頻）能使信號穩定性提升30%。
液位補償：通過超聲波或壓力式液位計實時監測液位高度，結合管道幾何參數計算過流面積。例如，在DN800管道中，液位測量精度±2mm可確保面積計算誤差≤0.5%。
抗氣泡干擾：雙頻勵磁技術（如工頻+高頻組合）可區分流體電導率變化與氣泡干擾。某市政排水項目測試顯示，雙頻勵磁使氣泡工況下的測量誤差從±8%降至±2%。
二、抗干擾設計：破解氣液混合難題
非滿管工況中，氣液混合是導致測量誤差的核心因素，需通過硬件優化與信號處理技術雙重防護：
傳感器設計
電極布局：采用四電極結構（2組測量電極+2組補償電極），補償電極可消除液位波動引起的電勢變化。例如，在含氣量15%的工況中，四電極設計使測量穩定性提升50%。
襯里材料：根據介質特性選擇抗氣蝕材料，如聚氨酯襯里適用于含砂流體，PTFE襯里適用于強腐蝕性氣體環境。某化工項目測試表明，聚氨酯襯里在含砂量50mg/L的工況下壽命延長至8年。
勵磁線圈：采用高導磁率硅鋼片勵磁線圈，降低磁場泄漏，減少外部電磁干擾。實測數據顯示，硅鋼片線圈使工頻干擾抑制比提升至60dB。
信號處理技術
同步采樣技術：采樣周期設為工頻整數倍（如50Hz工頻對應20ms采樣周期），消除工頻干擾。某電力行業應用案例中，同步采樣使信號噪聲降低40%。
數字濾波算法：采用自適應濾波器動態調整濾波參數，抑制脈沖干擾。例如，在雷電多發地區，自適應濾波使瞬態干擾影響時間從100ms縮短至10ms。
零點穩定性控制：通過溫度補償電路與軟件校準，將零點漂移控制在±0.1mV/℃以內。某油田測試顯示，零點穩定性優化使低溫工況誤差從±3%降至±0.5%。
三、安裝條件優化：減少環境干擾
安裝環境對測量精度的影響占比達30%，需通過標準化安裝流程規避風險：
直管段要求
前端直管段長度≥5D（D為管道直徑），后端≥3D，確保流態穩定。某泵站改造項目測試表明，增加直管段使誤差從±5%降至±2.5%。
避免安裝在彎頭、閥門下游10D范圍內，防止渦流干擾。例如，在DN600管道中，彎頭后安裝導致測量誤差達±8%，調整位置后誤差降至±2%。
接地與屏蔽
傳感器與轉換器單獨接地，接地電阻≤10Ω，防止地環流干擾。某石化項目測試顯示，獨立接地使信號穩定性提升。
信號電纜采用雙層屏蔽結構（內層鋁箔+外層銅絲編織），屏蔽效能≥80dB。實測數據顯示，雙層屏蔽使電磁干擾影響降低。
流態控制
水平安裝時，電極軸線與水平面夾角≤5°，防止固體顆粒沉積。例如，在含砂量100mg/L的工況中，角度優化使電極污染周期延長至2年。
四、典型場景選型方案
市政排水管道（DN800-DN2000）
需求：長期穩定運行，維護成本低。
推薦方案：電磁型非滿管流量計（316L+聚氨酯襯里）+超聲波液位計。
成本：DN1500系統整體造價約4萬元。
實測數據：某園區排水項目使用3年，年均誤差維持在±2.5%以內。
化工行業高壓介質（DN300-DN600）
需求：抗高壓、抗腐蝕、高精度。
推薦方案：電磁型非滿管流量計（哈氏合金電極+PTFE襯里）+壓力式液位計。
成本：DN500口徑約1.8萬元。
案例：某石化廠用其測量高壓含硫廢水，運行2年無故障。
