插入式超聲波流量計介紹▼▼▼

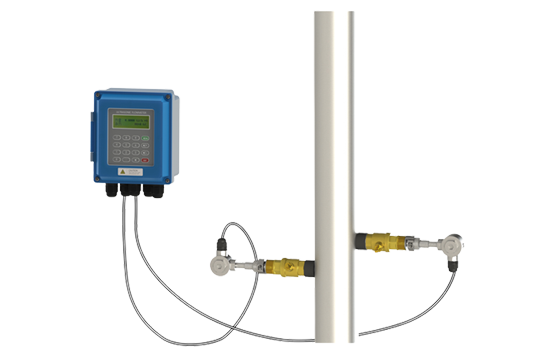

插入式超聲波流量計由轉化器及一對插入式傳感器組成。插入式傳感器由定位底座、球閥、傳感器芯組成。插入式超聲波流量計是管道和傳感器分開的，插入式超聲波流量計的管道本體上必須焊接帶有探桿底座組成，它的傳感器和本體連接的時候是帶有兩芯屏蔽線的，它的安裝也是很重要的，這是要特別注意的。
插入式超聲波流量計的一個重要應用就是超聲波熱量表。在熱交換系統中安裝熱量表，當熱水流經系統時，根據熱量表測得的流量和供、回水溫度，以及熱水流經的時間，超聲波流量計的溫度補償與超聲波熱量表都涉及到流體溫度的測量。測量溫度對于提高超聲波流量計的精度，也非常重要。
插入式超聲波流量計特點▼▼▼
1.可以在線帶壓安裝，施工時生產管線無需停工，無需斷開管道焊接法蘭，節約了使用單位時間和開支；
2.產品功耗低，供電電源為DC24V，功率為5W，在測量自來水、河水、海水等場合更為安全；
3.轉換器防護等級IP65，表面無螺絲設計，外形高端大氣，按鍵面板耐用；
4.傳感器防護等級IP68，可以浸泡于水中工作；
5.4~20mA電流輸出，RS485通訊，標準MODBUS協議，可以自行組網或者連接GPRS模塊實現數據遠程傳輸；
6.獨立菜單操作、液晶背光顯示，數據讀取一目了然；
7.按日、按月、按年流量累計功能。
插入式超聲波流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 測量介質 | 水、海水、污水、工業用水、循環水、酸堿液、汽油、柴油等能傳播超聲波的單一均勻穩定的液體。 |
| 管路材質 | 鋼、不銹鋼、鑄鐵、水泥、PVC等材質質密的管道，允許有襯里 |
| 測量管徑 | DN15-DN6000mm。（外縛：15-6000；插入：80-6000；管段：15-1000） |
| 測量流速 | 0-±32m/s |
| 主機安裝方式 | 壁掛式、盤裝式、便攜式、手持式 |
| 傳感器安裝方式 | 外縛式、插入式（采用不停產安裝、無壓力損失）、管段式（可浸水工作） |
| 傳輸距離 | 探頭到轉換器的距離可達500m（超過此長度請與我方聯系） |
| 工作電源 | AC220V或DC8-36V或AC7-30V |
| 環境溫度 | 主機-30℃~+80℃，探頭：-40℃~+160℃ |
插入式超聲波流量計選型▼▼▼
遇見一下情況可考慮插入式超聲波流量計：
1、 管道直徑較大；
2、 管道內結垢嚴重；
3、 管道內有緊密內襯時；
4、 管材為超聲波的不良導體時，如鑄鐵管、水泥管等；
5、 外夾式超聲波傳感器達不到要求的信號強度或測量不穩定時；
6、 被測管的測量部位長時間處于積水狀態時。

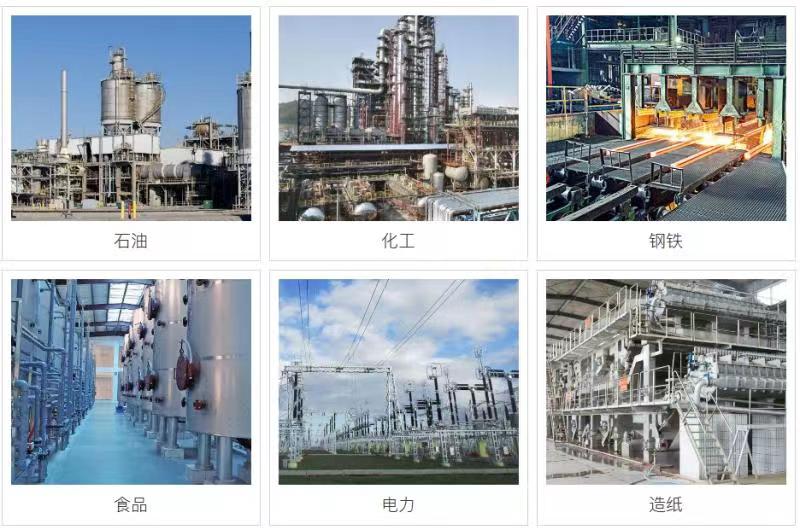

插入式超聲波流量計應用場景▼▼▼
插入式超聲波流量計適用介質廣泛，無論是常見的清水、自來水、循環水、還是各類潤滑油、食用油等。
插入式超聲波流量計安裝事項▼▼▼
（1）直管段的要求
由于插入式超聲波流量計信號強，所以要求安裝儀表前確認滿足前10D（被測管內徑） 后5D直管段，這樣才可保證儀表正常工作。當然，這一直管段不能是頂端末端的部分，10D前為非泵出口、非未全開閥門。
（2）被測流體為紊流狀態
一般來講，超聲波流量計能測量的流速范圍在0~15m/s，不過這也只是一個可測范圍。實際上，因為從層流到紊流儀表系數有較大的變化，所以不少超聲波流量計都是有規定一定的低流速的。
（3）安裝位置
插入式超聲波流量計的傳感器在安裝時應盡可能在管道側面的正側線上，這樣可以避開上端的氣泡或底部的沉淀物，減少誤差的可能性。一般要求應安裝在水平、傾斜或垂直的管道中，其中需要注意的是，垂直管道應選擇流體自下而上流動的管段，以防止測量點出現非滿管流情況。
（4）管道的實際磨損情況
插入式超聲波流量計在安裝前還應該提前調查清楚實際被測管道內壁的磨損情況。例如內壁不應有嚴重的結垢、銹蝕。當被測管道的內壁結垢嚴重、銹蝕層表面粗糙，可能會影響信號的傳播（W型安裝時），也可能會影響管道內徑的確定尺寸，這一尺寸變化1%，將引起體積流量2%的誤差。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
